产品简介

钢格板压焊生产线是将预先调直切断的带钢和预先调直的冷钮钢自动压焊成钢格板的设备。所焊接的钢格板广泛应用于海上石油钻井平台 、 工厂二层通道 、 市政工程及下水道盖子等。

技术参数



型号		GYH1000-1000	GYH1200-1200
钢格板宽		200-1000 [mm]	200-1200 [mm]
钢格板长		1500-6000 [mm]	1500-6000 [mm]
横向钢筋直径		Φ4-Φ8 [mm]	Φ4-Φ8 [mm]
横向钢筋间距		50/60/80/100 [mm]	50/60/80/100 [mm]
纵向带钢高度		20-100 [mm]	20-100 [mm]
纵向带钢厚度		2-8 [mm]	2-8 [mm]
纵向带钢间距		12.7/30/40/50 [mm]	12.7/30/40/50 [mm]
焊接容量		1000 [KVA] (额定载荷持续率50%时)	1500 [KVA] (额定载荷持续率50%时)
电源要求	无蓄能	380V  50Hz   800KVA	380V  50Hz   1500KVA
	有蓄能	380V  50Hz   63KVA	380V  50Hz   80KVA
耗电量		20-120 [KVA]	20-120 [KVA]
气源要求		0.8MPa   1m3 /分	0.8MPa   1m3 /分
最大焊接能力		Φ8mm冷钮钢+33根 5mm厚带钢	Φ8mm冷钮钢+33根 5mm厚带钢
生产效率		20-40 [排/分]	20-40 [排/分]
带钢材料		通过纵剪成形的低碳钢	通过纵剪成形的低碳钢
冷钮钢材料		低碳钢筋	低碳钢筋


钢格板成品图

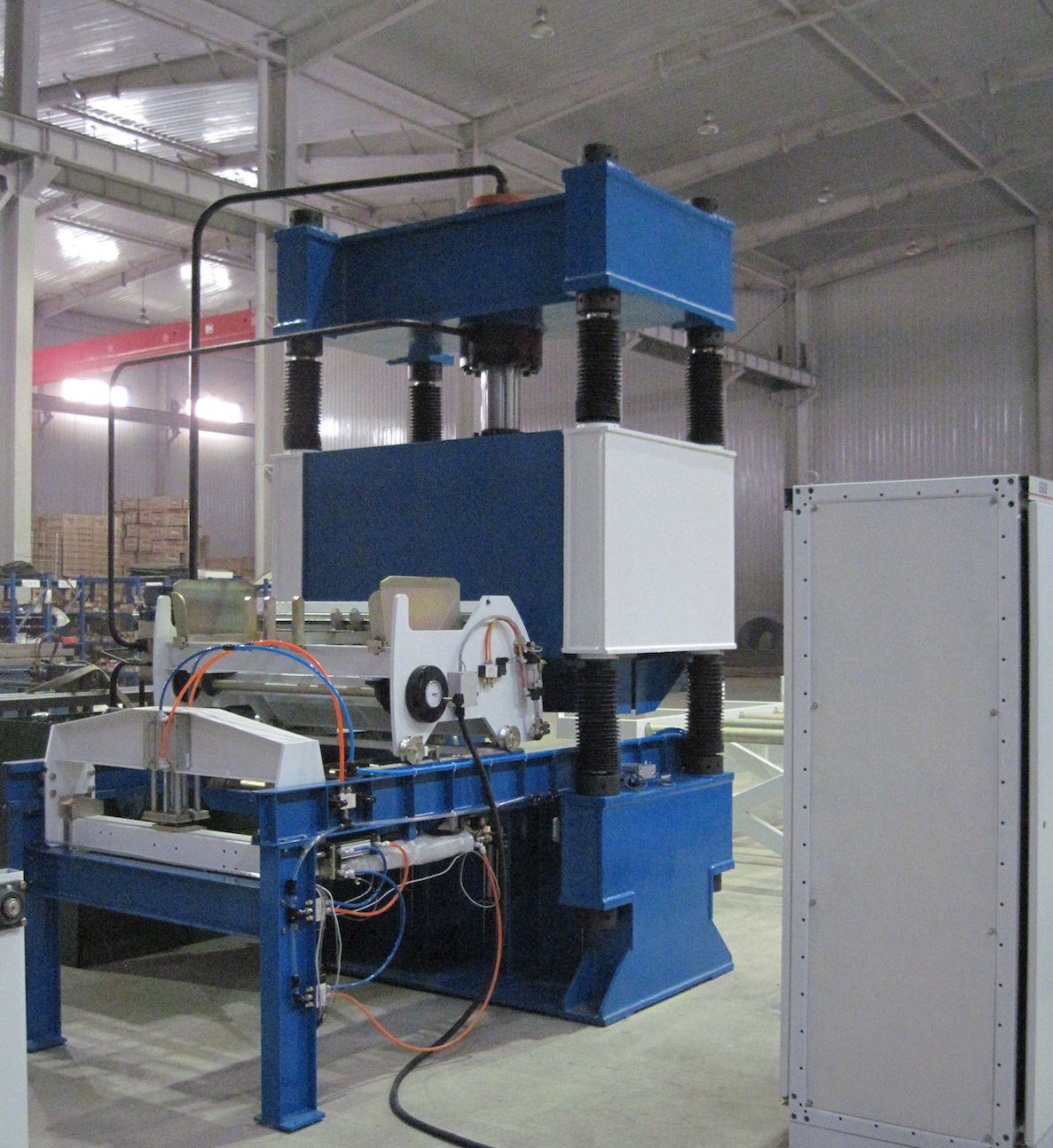

钢格板压焊机
